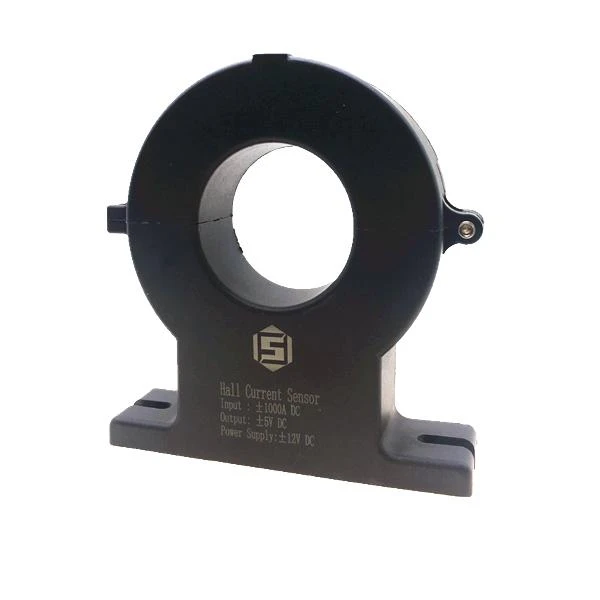

Hall Effect HCT21--400 Transformator senzora struje

Hall Effect HCT21--400 Uvođenje senzora transformatora struje

HCT21 DC transformator serije

PRIMARNI NOMINALNI TRENUTAK lpn (A)	PRIMARNI RASPORED MERENJA lp (A)	KOD PROIZVODA
50	± 100	HCT21-50
100	± 200	HCT21-100
200	± 400	HCT21-200
300	± 600	HCT21-300
400	± 800	HCT21-400
500	± 1000	HCT21-500

SPECIFIKACIJE @ 25 ℃

PARAMETRI	VRIJEDNOSTI	JEDINICE
Otpor opterećenja (Rb)	10000 (min.)	Ω
Izlaz napona @ Ipn = 0 (Vout)	± 25.0	mV
Izlaz napona @ Ipn	± 4,0 ± 1%	V
Napon napajanja (V +)	± 12 do 15	V
Trenutna potrošnja @ + 15V (lc)	25.0	mA
Tačnost	± 1.0	%
Linearnost	<>	%
Temperaturni koeficijent Vout	± 1.0	mV / ℃
Vrijeme odziva 90% lpn koraka	7.0	μs
Frekvencijska širina frekvencije @ -1dB (fbw)	DC do 20	kHz
Dielektrična čvrstoća Prvenstveno do o / p stezaljki	3.0	kVrms
Radni temperaturni opseg	- 25 do +85	℃
Temperatura skladištenja	--40 do +100	℃
Težina	80	g

Primjena

Koristi se za mjerenje električne struje, izmjeničnog i istosmjernog napona, impulsa u električnoj i elektroničkoj opremi.

Značajke

Otvori senzor struje petlje

Izlazni napon

Prirubnica za montažu

Split core Tip

Detaljna slika
