Koje su karakteristike i upotreba zajedničkih magnetnih jezgri?

The Features and Uses of Common Magnetic Cores

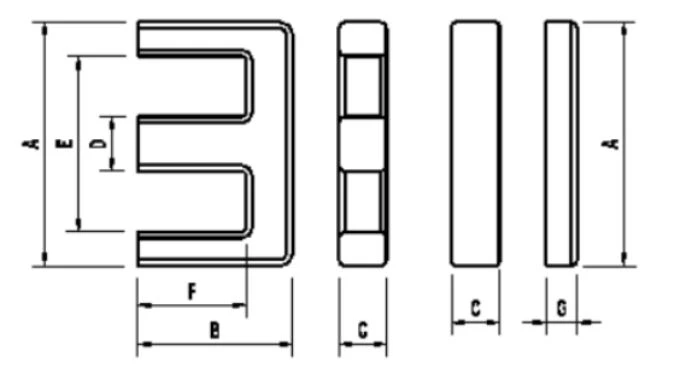

EE-EEL-EF Power Core

Karakteristike: Veliki olovni prostor, zgodan namotavanje i ožičenje. Širok raspon primjene, visoka frekvencija rada, širok radni raspon napona, visoka izlazna snaga i dobra toplinska stabilnost.

Koristi: Široko se koristi u programski kontrolisanim napajanjima prekidača, LCD napajanjima, visokonaponskim UPS inverterskim napajanjima, napajačima računara, svjetiljkama za uštedu energije i drugim poljima.

EI Power Core

Karakteristike: Kompaktna struktura, mala veličina, visoka operativna frekvencija, široki raspon operskog napona, uska spojnica zračnog jaza na vrhu zamota, i nizak gubitak. Gubitak je obrnuto povezan s temperaturom, što sprečava kontinuirano rast temperature.

Koristi: transformatori za pretvaranje energije i gušenje, DVD napajanje, bljeskalice fotoaparata, komunikacijska oprema i druga elektronska oprema.

ETD Power Core

Karakteristike: Centralni stub je kružn, namotavanje ožičenje je pogodno i područje za navijanje je uvećano. Transformator sa visokom snagom i malim idukcijama za curenje može biti dizajniran. Ostali aspekti kao što su troškovi montaže, troškovi sigurnosti, elektromagnetski štitovi, poteškoće u standardizaciji itd. su odlični.

Koristi: prebacivanje napajanja, transmisioni transformator, elektronski balast. Naširoko se koristi u kućanskim aparatima, komunikacijama, rasvjeti, medicinskoj opremi, kancelariji automatizacija, vojnim proizvodima, OA opremi, elektronskim instrumentima, aerosvemiru i drugim poljima.

EFD Power Core

Karakteristike: Ima prednosti niske toplinske otpornosti, niskog atenuacije, velike snage i široke frekvencije rada. Gotov proizvod je lagan u težini, razuman po strukturi i jednostavan za montažu na površinu.

Koristi: Široko se koristi u malim i visokonaponskim transformatorima, kao što su precizni instrumenti, modularni napajači, izlaz računalnih terminala itd.

POT Power Core

Karakteristike: Mala veličina, visoka indukcija, zgodan zavoj, uravnotežen magnetni štit i disipacija topline.

Koristi: filter nosača, senzor visoke osjetljivosti, senzor visoke efikasnosti, transformator za pretvorbu snage itd.

PQ Power Core

Karakteristike: Nizak gubitak, niski porast temperature, dobre performanse protiv smetnji, razuman oblik, veliki domet snage (50W-1000W), mogu efektivno smanjiti volumen instalacije, opremljen više pinova, te zgodan namotavanje i ožičavanje. Troškovi montaže su niski i lako se mogu izići u susret sigurnosnim zahtjevima, ali ga je teško standardizirati.

Koristi: glavni transformator napajanja, pogonski transformator, glatko gušenje, pomoćni transformator snage. Uglavnom se koristi u mreži, komunikaciji, napajanju, električnoj opremi, medicinskoj i drugim poljima.
