Što je Rogowski svitak?

Ime nazvano po njemačkom fizičaru Walteru Rogowskom, Rogowski zavojnica električni je uređaj koji se koristi za mjerenje naizmjenične struje (AC), poput prijelazne brzine velike brzine; pulsne struje ili sinusoidne struje frekvencije snage.

U svom najjednostavnijem obliku aRogowski zavojnica predstavlja ravnomjerno namotanu zavojnicu od Nurna po metru na nemagnetnom bivšem području poprečnog presjekaA. Žica za namatanje vraća se u početnu točku duž središnje ose bivše, a dva kraja su obično povezana kablom. Slobodni kraj zavojnice obično se ubacuje u utičnicu pored kablovske veze na način koji omogućava njegovo isključivanje, omogućavajući namotavanje zavojnice oko vodiča koji mjeri struju koja se mjeri.

Kako to radi?

Naizmenična ili impulzna struja u provodniku razvija magnetsko polje i interakcija ovog magnetnog polja i Rogowskog zavojnice lokalno na polje stvara indukovani napon unutar zavojnice koji je proporcionalan brzini promene struje koja se meri. Pod uvjetom da zavojnica čini zatvorenu petlju bez prekida, može se pokazati da je napon induciran u zavojnici proporcionalan brzini promjene opkoljene struje I prema odnosuE=H.dI / dt, gdje je H, osjetljivost zavojnice u (Vs / A), proporcionalna je sNA.

Da bi se dobio izlazni naponVOproporcionalni to je potrebno integrirati napon zavojniceE; stoga se elektronski integrator koristi za pružanje širine pojasa koji se proteže do ispod 1 Hz.

Op-amp integrator, u svom najjednostavnijem obliku, s ulaznim kondenzatorom povratnog otporaRshand ima izlazni izlaz=(1 / CR) ∫ Edt. Stoga ukupni dobitak pretvarača daje Vout=RshI, gdje Rsh=H / CR je osjetljivost pretvarača (V / A).

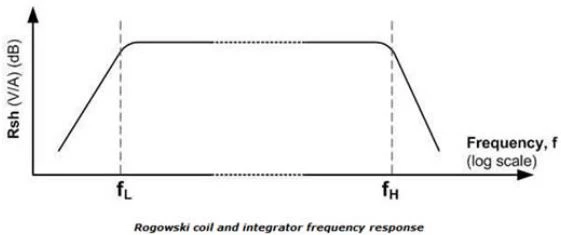

Odnosproporcionalni to vrijedi u cijelom opsegu pretvarača. Širina pojasa je definirana kao raspon frekvencija odFtofH za koje se sinusoidne struje mogu mjeriti unutar 3 dB od specificirane osjetljivostiRsh.

Na niskim frekvencijama dobitak integratora raste i teoretski će postati beskonačan kako se frekvencija približava nuli. To bi rezultiralo neprihvatljivim dc-om i niskim frekvencijama. prema tome, pojačanje integratora mora biti ograničeno na niskim frekvencijama. Ovo se ograničenje postiže postavljanjem niskopropusnog filtra paralelno s integrirajućim kondenzatorom. Filter za niske propusne vrijednosti postavlja propusnu širinu niske frekvencijefL, obično je to manja od 1 Hz.
