Koje su specifikacije važne pri odabiru LAN transformatora?

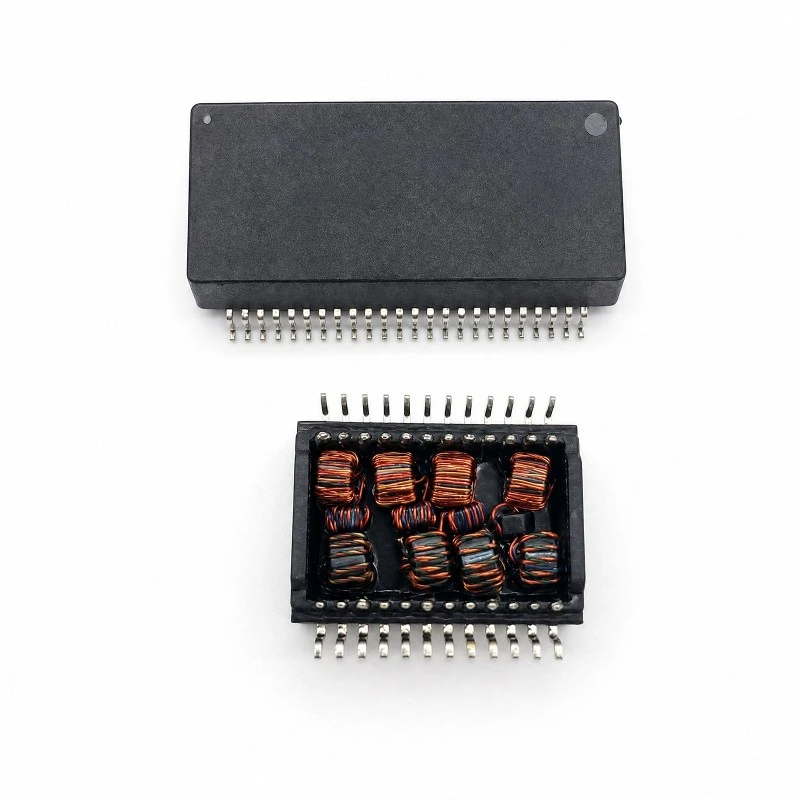

Izbor pravogLAN transformatorje od suštinskog značaja za pouzdanu Ethernet komunikaciju. Bilo da dizajnirate mrežni prekidač, ruter, industrijski Ethernet uređaj, IP kameru ili PoE sistem, transformator mora odgovarati zahtjevima Ethernet PHY i cjelokupne aplikacije.

Dakle, koje specifikacije trebate uzeti u obzir pri odabiru LAN transformatora?



1. Ethernet brzina i standard

Započnite tako što ćete identificirati Ethernet standard koji zahtijeva vaša aplikacija, kao što su:

• 10/100BASE-T
• 1000BASE-T (Gigabit Ethernet)
• 2.5GBASE-T
• 5GBASE-T
• 10GBASE-T

LAN transformator dizajniran za 10/100BASE-T ne bi se trebao automatski koristiti za Gigabit ili Ethernet veću brzinu. Uvijek potvrdite kompatibilnost sa vašim PHY listom podataka.

2. Omjer okretaja

Omjer okretaja utiče na prijenos signala i usklađivanje impedancije između PHY i Ethernet kabela.

Ispravan odnos zavisi od Ethernet PHY i njegovog referentnog dizajna. Korištenje neodgovarajućeg omjera okretaja može dovesti do gubitka signala, neusklađenosti impedancije ili problema u komunikaciji.



3. Induktivnost otvorenog kruga (OCL)

Induktivnost otvorenog kola ili OCL je važna specifikacija za Ethernet magnete. Utiče na performanse niskofrekventnog signala i mora ispuniti zahtjeve primjenjivog Ethernet standarda.

Kada upoređujete LAN transformatore, provjeriteminimalna OCL vrijednost i uvjeti ispitivanja, umjesto da gledamo samo na tipičnu vrijednost.



4. Gubitak umetanja i gubitak povrata

Gubitak umetanjaoznačava koliko se signala gubi dok prolazi kroz transformator. Manji gubici općenito osiguravaju bolji prijenos signala.

Povratni gubitakmjeri refleksiju signala uzrokovanu neusklađenošću impedancije. Dobre performanse povratnog gubitka posebno su važne za Gigabitne i Ethernet aplikacije veće brzine.

Oba parametra treba procijeniti u relevantnom frekventnom opsegu.



5. Izolacijski napon

Električna izolacija je jedna od primarnih funkcija Ethernet transformatora.

Provjerite transformatore:

• Napon izolacije
• Dielektrična čvrstoća
• Otpor izolacije

Potrebna razina izolacije ovisi o primjeni i primjenjivim sigurnosnim zahtjevima.



6. DCR i PoE kompatibilnost

DC otpor (DCR)predstavlja otpor namotaja transformatora. Niži DCR može pomoći u smanjenju gubitaka energije i topline.

Za PoE aplikacije, također provjerite:

• Mogućnost jednosmjerne struje
• Termičke performanse
• Zahtjevi za izolaciju
• Kompatibilnost sa potrebnim PoE standardom

Ne treba automatski pretpostaviti da standardni LAN transformator podržava PoE.



7. Common-Mode performanse prigušnice

Neki LAN transformatori integrišu acommon-mode choke (CMC)kako bi se smanjila uobičajena buka i poboljšale EMI/EMC performanse.

Ako vaša aplikacija ima stroge EMC zahtjeve, provjerite karakteristike CMC-a i uobičajeno slabljenje transformatora.



8. Paket, otisak i Pinout

Električna kompatibilnost je samo dio procesa odabira. Transformator također mora odgovarati vašem dizajnu PCB-a.

provjerite:

• Dimenzije pakovanja
• PCB otisak
• Konfiguracija pinova
• Visina komponente
• SMD ili konstrukcija kroz rupe

Uvijek usporedite pinout transformatora sa PHY referentnim dizajnom prije postavljanja PCB-a.



9. Radna temperatura

Za industrijske i vanjske primjene, radna temperatura je posebno važna.

Uvjerite seLAN transformatormože održati svoje potrebne električne performanse u očekivanom temperaturnom rasponu.

Kontrolna lista za odabir LAN transformatora

Specifikacija	Ključno razmatranje
Ethernet standard	10/100, 1000BASE-T, 2.5G, 5G, itd.
Omjer okretaja	Uskladite PHY
OCL	Provjerite minimalnu vrijednost i uslove testiranja
Gubitak umetanja	Minimizirajte slabljenje signala
Povratni gubitak	Osigurajte dobro usklađivanje impedancije
Izolacija	Ispunjavanje sigurnosnih zahtjeva sistema
DCR	Uzmite u obzir gubitak energije i toplinu
CMC	Procijenite EMI/EMC zahtjeve
PoE	Provjerite trenutnu i PoE kompatibilnost
Paket	Uskladite PCB prostor i otisak
Pinout	Uskladite PHY referentni dizajn
Temperatura	Ispunite zahtjeve za prijavu

Final Thoughts

Odabir LAN transformatora zahtijeva više od jednostavnog usklađivanja Ethernet brzine. Inženjeri bi trebali razmotritiomjer okretaja, OCL, gubitak umetanja, povratni gubitak, izolacijski napon, DCR, CMC performanse, PoE kompatibilnost, ocjena temperature, paket i pinout.



Najbolji pristup je procijeniti LAN transformator zajedno sa Ethernet PHY i kompletnim dizajnom interfejsa. Za OEM i projekte velikog obima, odabir iskusnogProizvođač LAN transformatora ili dobavljač Ethernet magnetatakođer može pomoći u osiguravanju performansi, kvaliteta, prilagođavanja i dugoročne stabilnosti isporuke.

Trebate pomoć pri odabiru pravog LAN transformatora? Kontaktirajte naš tehnički tim kako biste razgovarali o vašoj Ethernet aplikaciji i zahtjevima.
